Модуль ТЧ предназначен для подключения к одной абонентской линии АТС МАКСИКОМ 4-х проводных каналов ТЧ. Модуль обеспечивает:
- набор номера и прием по каналу ТЧ;
- прием и передачу вызывных сигналов по каналу ТЧ;
- питание от АЛ АТС.
Задача и решение
Мини АТС могут эффективно использоваться в ведомственных и специальных системах связи в качестве малых оконечных и транзитных АТС, пультов оперативно-диспетчерской связи и выноса абонентской емкости. Это возможно при условии, что выполняется ряд важных дополнительных требований. Одним из таких требований является передача телефонных сигналов между АТС, входящих в систему связи, в нормализованной эффективно передаваемой полосе частот 300…3400 Гц.
Для выполнения конкретных служебных задач крайне важно, чтобы некоторые абоненты одной из мини АТС, входящих в систему связи, могли пользоваться всеми разрешенными правами абонента другой — удаленной — мини АТС. Однако, количество таких абонентов, равно как и количество разрешенных каждому из них прав — параметры, которые определяются исключительно особенностями конкретной системы связи. Более того, со временем параметры могут измениться.

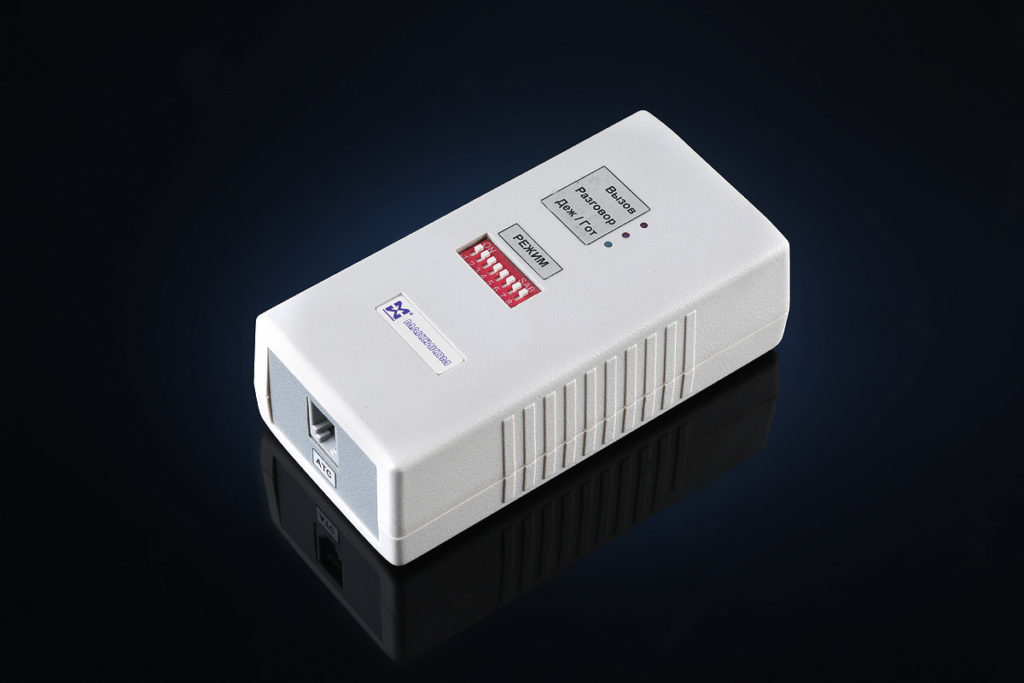

Модуль (адаптер) канала ТЧ, разработанный нашей компанией, является удобным и гибким решением. Устройство содержит два порта, один из которых служит для подключения к абонентской линии мини-АТС, а другой — для подключения 4-х проводного канала ТЧ. Абонентской линией мини-АТС адаптер воспринимается как телефонный аппарат, т.к. по сути имитирует его работу. Соответственно, адаптер получает питание от абонентской линии.
“На стороне” удаленной мини АТС также находится аналогичный адаптер, подключенный и к порту АЛ этой мини-АТС, и к 4-х проводному каналу ТЧ.
Модуль (адаптер) ТЧ поддерживает протокол АДАСЭ, а также обеспечивает сопряжение с радиостанциями.
Таким образом, использование адаптеров канала ТЧ позволяет включать мини-АТС в системы ведомственной связи с соблюдением всех специфических требований и при этом не менять архитектуру самой мини-АТС и в полном объеме сохранять ее сервисные функции.
В зависимости от режима адаптеров передача сигналов осуществляется либо на частоте 2100Гц, либо на частоте 2600Гц.
Для связи мини-АТС между собой рекомендуется использовать режим 2100Гц, который настраивается на обоих адаптерах. Передача сигнализации с мини-АТС на мини-АТС осуществляется двухчастотным методом DTMF.
Подробное описание работы адаптера и особенности программирования мини-АТС описаны в Руководстве пользователя, которое входит в комплект поставки.
