Описание
Для АТС LG-Ericsson iPECS-LIK50

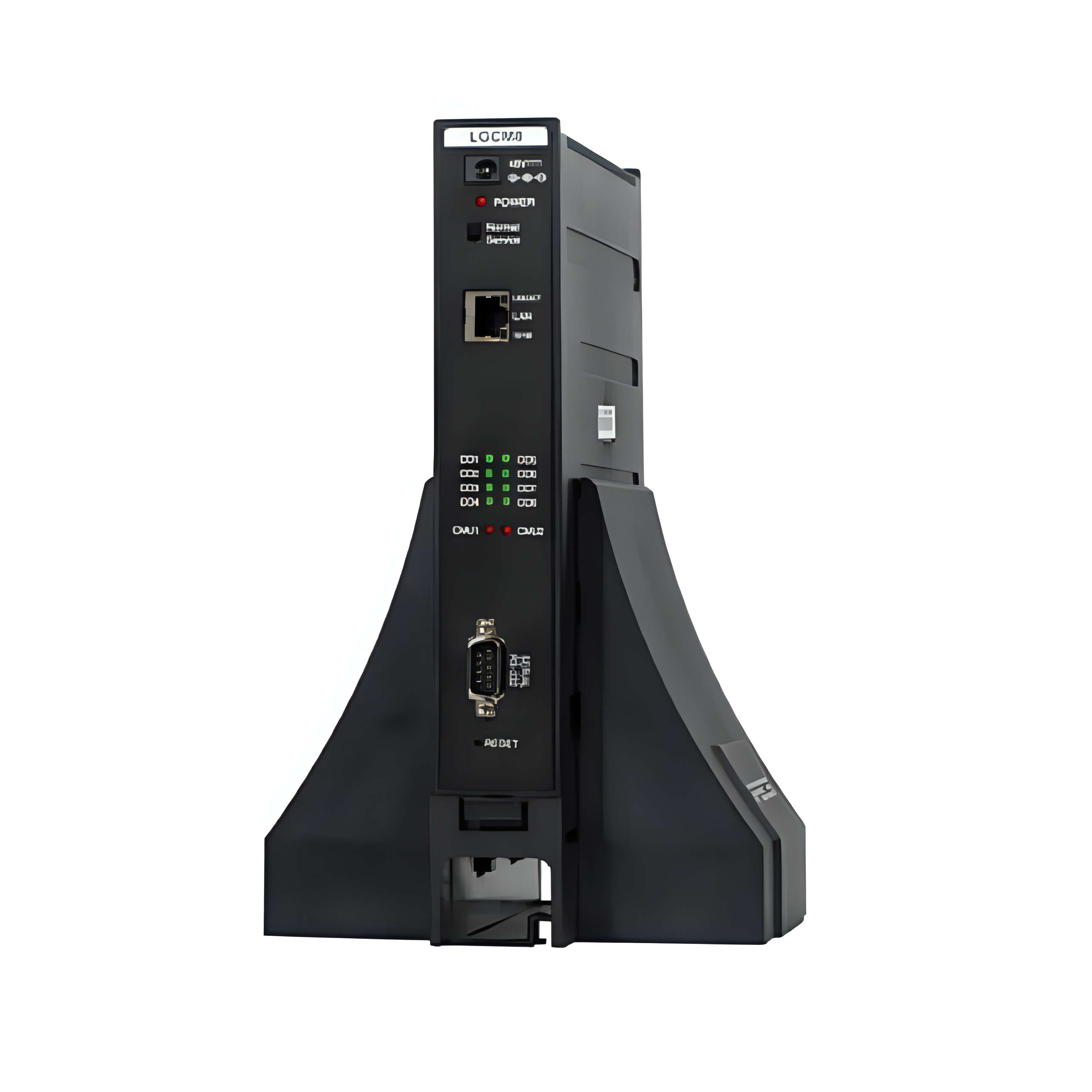

На передней панели модуля LGCM8 расположены:
разъем для подключения адаптера электропитания (Тип G).
светодиодный индикатор состояния электропитания,
переключатель Normal/Service
разъем LAN типа RJ-45 (розетка) со светодиодными индикаторами Speed (Скорость) и Link/Activity (Канал/Активность),
восемь светодиодных индикатора для отображения состояния каждой линии,
один светодиодный индикатор наличия платы CMU,
разъем RS-232 типа DB-9,
кнопка Reset (Перезапуск).
На задней панели модуля LGCM8 расположены:
восемь разъема типа RJ-45 (розетка),
точка заземления,
50-контактный разъем для соединения с кросс-платой.
LGCM8 имеет вариант установки в 19” стойку при помощи монтажного комплекта LIK-1URMB (занимает 1 юнит).
LGCM8 имеет вариант установки в 19” стойку при помощи монтажного комплекта MCKTE.
Возможна настольная установка, при помощи крепления I300-DHLD или I300-DHE (при уже установленном I300-DHLD).
Возможна настенная установка при помощи крепления I300-WHLD.
Кодеки взаимодействия со шлюзами IPECS - G.711, G.729a/b, G.723.1
Блок питания (48 В) в комплекте.
Модуль LGCM8 предоставляет 8 портов интерфейса аналоговых двухпроводных соединительных линий со шлейфовой сигнализацией (Loop Start CO), предназначенных для соединения с ТфОП или с вышестоящей УАТС. Эти порты поддерживают сигналы импульсного или тонального (DTMF) набора. Каждый порт содержит схемы детектирования вызывного сигнала и тока в цепи линии (замкнутого шлейфа), схемы шлейфовой сигнализации и имеет функции кодирования, декодирования и сжатия речи. Эти схемы и установленное программное обеспечение поддерживают детектирование тональных сигналов и обеспечивают автоматическое разъединение линий. Так же LGCM8 имеет схему декодирования CID (Type I: Bell 202 or V.23 FSK).
Модуль LGCM8 содержит интерфейс 10/100 Base-T Ethernet. Порт Ethernet поддерживает автоматическое переключение между MDI/MDIX, что позволяет для подключению к нему как прямой, так и перекрестный кабель.
Кодеки модуля, выполняющие функции обработки речевых пакетов, обеспечивают работу по алгоритмам сжатия G.711, G.729a/b, G.723.1.
