Описание
Для АТС iPECS-LIK50
Модуль PRIM предоставляет один порт интерфейса первичного доступа ISDN PRI (30B+D) в соответствии с Европейским стандартом ETSI. Этот интерфейс для первичного доступа поддерживает 30 информационных каналов и 2 канала сигнализации.
Модуль PRIM содержит интерфейс 10/100 Base-T Ethernet и выполняет функции обработки речевых пакетов. Поскольку порт Ethernet поддерживает автоматическое переключение между MDI/MDIX, то для подключения к нему можно использовать как прямой кабель, так и перекрестный кабель.

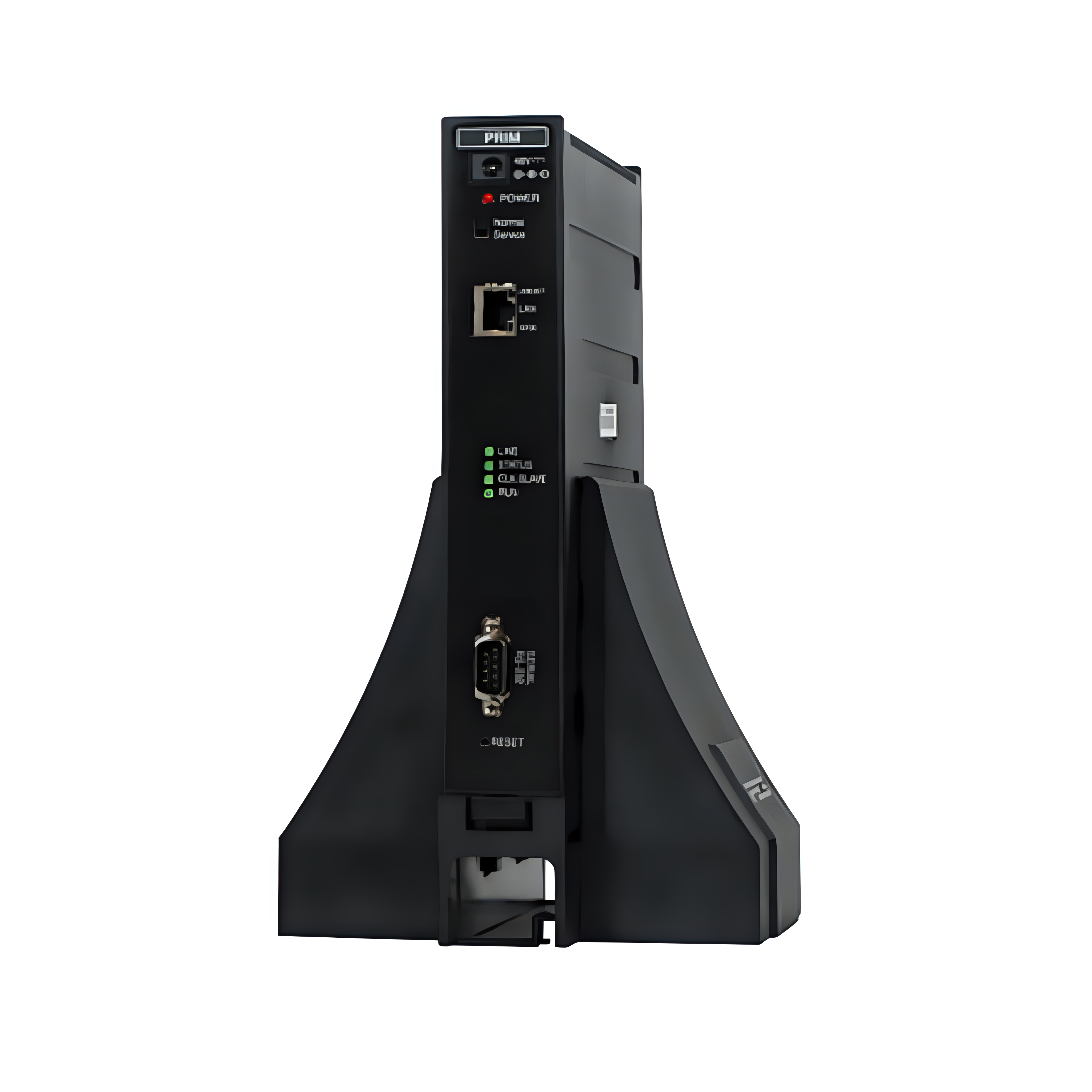

На передней панели модуля LIK-PRIM расположены:
разъем для подключения адаптера электропитания
светодиодный индикатор состояния электропитания
переключатель Normal/Service – при переходе в режиме Service активируется постепенное отключение модуля: a) свободные порты (каналы) модуля помечаются системой как выведеные из эксплуатации; б) как только занятые порты (каналы) модуля переходят из состояния занято в свободное состояние, они также помечаются системой как выведеные из эксплуатации,
разъем LAN типа RJ-45 (розетка) со светодиодными индикаторами Speed (Скорость) и Link/Activity (Канал/Активность),
пять светодиодных индикаторов,
разъем RS-232 типа DB-9,
кнопка Reset (Перезапуск).
На задней панели модуля LIK PRIM расположены:
один разъем типа RJ-45 (розетка),
точка заземления,
50-контактный разъем для соединения с кросс-платой.
PRIM имеет вариант установки в 19” стойку при помощи монтажного комплекта LIK-1URMB (занимает 1 юнит).
PRIM имеет вариант установки в 19” стойку при помощи монтажного комплекта LIK- MCKTE
Возможна настольная установка, при помощи крепления I300-DHLD или I300-DHE (при уже установленном I300-DHLD).
Возможна настенная установка при помощи крепления I300-WHLD.
