Описание

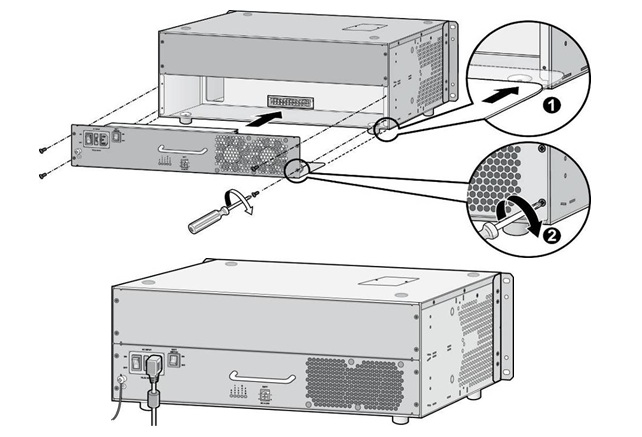

Блок PSU расположен в задней части KSU и предназначен для подачи трех типов электропитания(+5В,-5В,+30В) к платам MB и MBE через 20-контактный разъем. Имеет разъем для подключения батарей резервного питания.

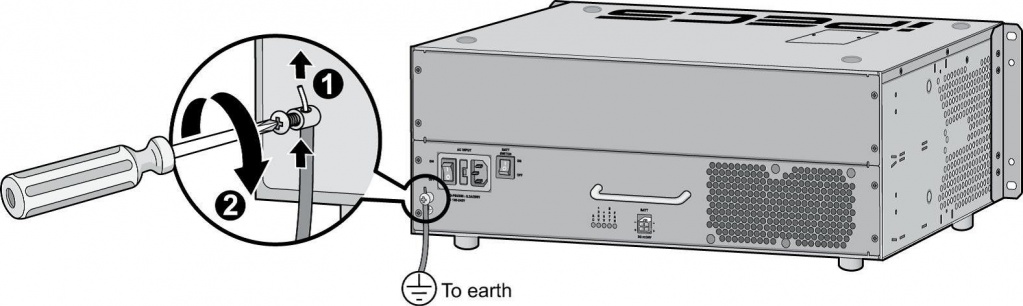

Для заземления необходимо использовать провод с желто-зеленой изоляцией, сечение жилы должно быть больше UL 1015 AWG#18 (1,0 мм). Рекомендуется использовать провод заземления длиной не более 1 м (3,28 фута).
Надлежащее заземление исключительно важно для защиты iPECS-MG от внешних помех и уменьшения риска поражения электрическим током в случае удара молнии.
Неукоснительно соблюдайте применимые местные нормативы и правила.
