Описание
LG-Ericsson LIK-DTIM8
Восьмиканальный модуль интерфейса цифровых терминалов поддерживает 8 цифровых системных телефонов серии LDP, возможно и использование системых телефонов серии LKD.
Цифровые системные телефоны (DKTU) обладают расширенными функциональными возможностями и имеют доступ к ресурсам системы iPECS.
Пользователи могут активировать их функции нажатием программируемых клавиш телефона.
Модуль DTIM8 содержит процессор для преобразования речи и сигнализации между форматами IP и TDM, а также цифровые сигнальные процессоры (DSP) для транскодирования на каждом канале.
Цифровые телефоны подключаются к модулю DTIM8 кабелем с витой парой. Длина кабеля до 300 м (24 AWG – Ø сечения провода 0,51 мм).
Модуль DTIM8 содержит интерфейс 10/100 Base-T Ethernet и выполняет функции обработки речевых пакетов.
Поскольку порт Ethernet поддерживает автоматическое переключение между MDI/MDIX, то для подключения к нему можно использовать как прямой кабель, так и перекрестный кабель.

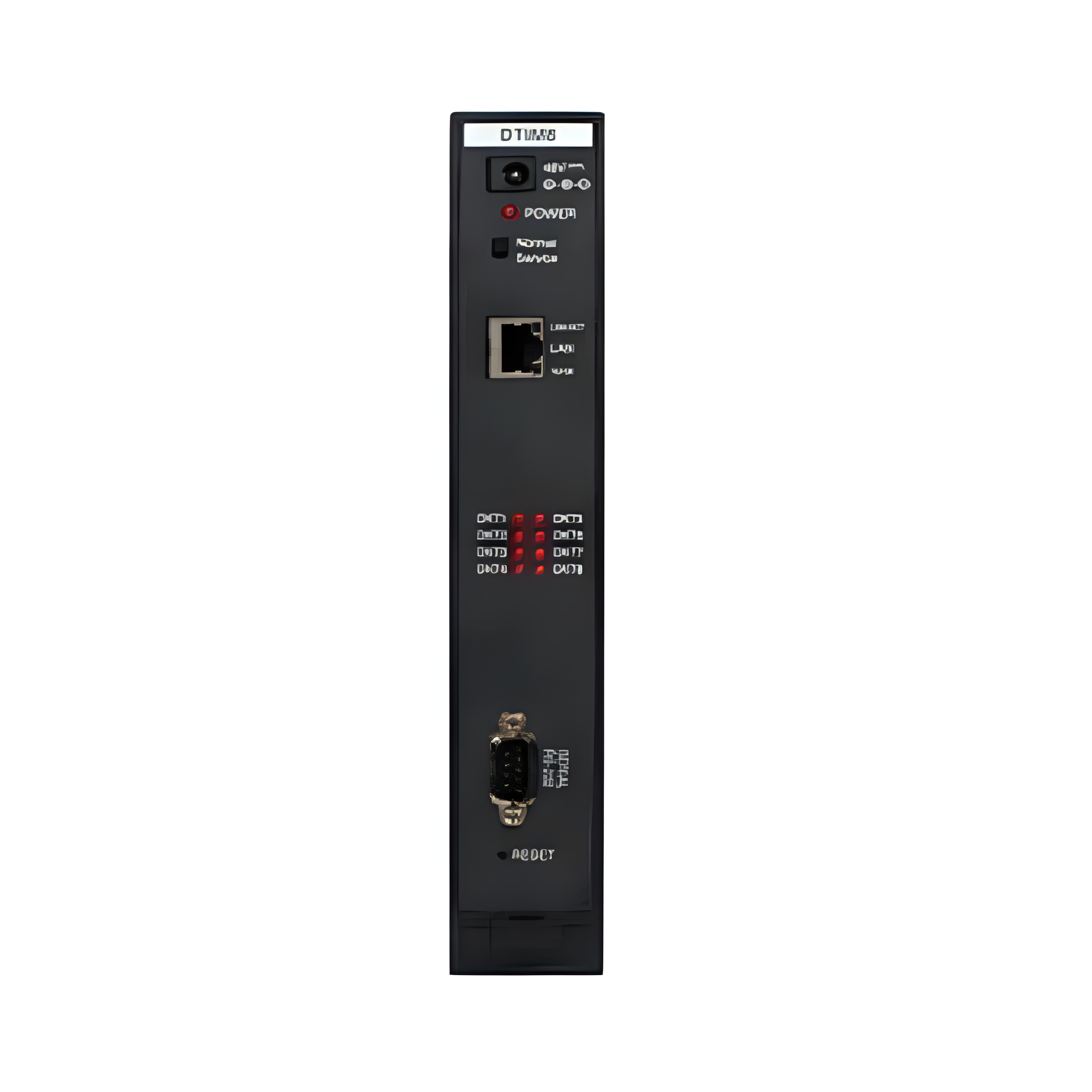

На передней панели модуля DTIM8 расположены:
разъем для подключения адаптера электропитания, Адаптер электропитания (тип G),
светодиодный индикатор состояния электропитания,
переключатель Normal/Service – при переходе в режиме Service активируется постепенное отключение модуля: a) свободные порты (каналы) модуля помечаются системой как выведеные из эксплуатации; б) как только занятые порты (каналы) модуля переходят из состояния занято в свободное состояние, они также помечаются системой как выведеные из эксплуатации,
разъем LAN типа RJ-45 (розетка) со светодиодными индикаторами Speed (Скорость) и Link/Activity (Канал/Активность),
восемь светодиодных индикаторов состояния DKTU, по одному на каждый порт,
разъем RS-232 типа DB-9,
кнопка Reset (Перезапуск).
На задней панели модуля DTIM8 расположены:
восемь разъема типа RJ-45 (розетка),
точка заземления,
50-контактный разъем для соединения с кросс-платой.
DTIM8 имеет вариант установки в 19” стойку при помощи монтажного комплекта LIK-1URMB (занимает 1 юнит).
DTIM8 имеет вариант установки в 19” стойку при помощи монтажного комплекта MCKTE.
Возможна настольная установка, при помощи крепления I300-DHLD или I300-DHE (при уже установленном I300-DHLD).
Возможна настенная установка при помощи крепления I300-WHLD
