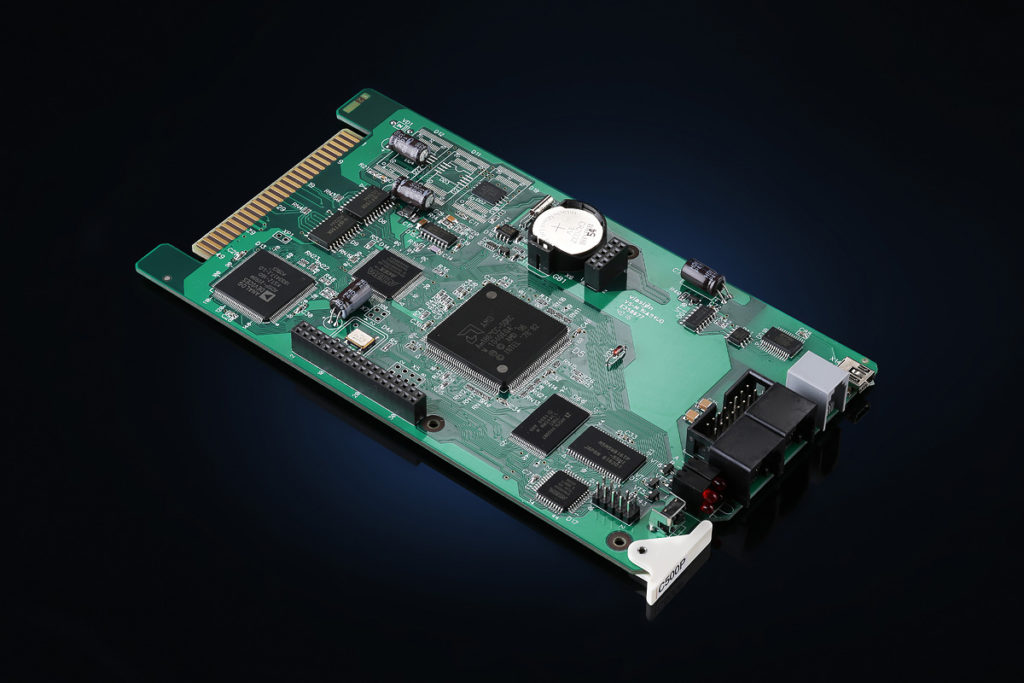

Основной процессор для базового блока B500P
Модуль C500P предназначен для работы в составе УАТС «Максиком» модели MAXICOM МXM500-P в качестве центрального процессора, управляющего работой всех плат расширения, то есть работой всей станции.
В центральном процессоре хранится вся информация о выполненных соединениях (звонках)- дата, время переговоров.
К центральному процессору можно подключить компьютер и управлять всеми сервисными возможностями станций MXM500P.
Центральный процессор устанавливается в базовый блок цифровой АТС, в крайнее левое платоместо (дополнительно обозначено как “Пр”)
Правее центрального процессора расположены места для установки функциональных модулей.
Функциональные модули устанавливаются в 16 универсальных платомест, обеспечивая в общей сложности до 160 портов, которые могут быть использованы для подключения СЛ и абонентских устройств, включая системные телефоны. Конкретное количество портов СЛ, АЛ и СТА зависит от типа функционального модуля.
Межмодульный монтаж внутри блока цифровой АТС выполнен на печатной материнской кросс-плате. Кроме того, на ней также находится схема самоконтроля управляющей части УАТС, результат которого отображается индикаторами. При нормальной работе УАТС непосредственно на кросс-плате непрерывно горит синий светодиод, а соседний красный либо также светится непрерывно, либо ритмично мигает.
На самом процессоре располагаются четыре светодиода:.
Расположение, функции и состояние светодиодов центрального процессора
| 1 (MFA)
Показывает состояние энергонезависимой памяти и обращение к аудиоданным (музыкальная заставка или приветствие DISA). В норме этот светодиод выдает постоянное частое мерцание. При перепрограммировании станции наблюдаются редкие вспышки.
|
2 (MFD)
Характеризует работу сигнального процессора.
Если светодиод мигает с частотой 4 раза в секунду, сигнальный процессор исправен и работает без сбоев.
Любое другое состояние светодиода свидетельствует о неисправности в модуле процессора.
|
| 3 (MFB)
Показывает режим работы драйвера конфигурации и тарификации.
Одиночные вспышки периодом 1 сек свидетельствуют о том. Что драйвер находится в покое.
Вспышки периодом 0.25 сек указывают на то. Что идет чтение данных в памяти
Вспышки периодом 0.1 сек — идет запись данных.
Двойные вспышки с периодом 1 сек свидетельствуют о том, что имеются несохраненные данные..
|
4 (MFC)
Технологический, используется при диагностике. Может иметь любое состояние, в зависимости от версии ПО и производимой операции.
|
При создании комплекса из двух или трех блоков АТС , блок, в который устанавливается центральный процессор, автоматически становится ведущим, а остальные блоки — “ведомыми”. В этих блоках на место процессора устанавливаются модули сопряжения.
В случае установки в одном блоке платы E1500P или платы IP500P , а также при организации комплекса из двух или трех блоков АТС на плату процессора в ведущем блоке дополнительно устанавливается комплект согласования CD500P.
