Цифровой системный телефон — важный компонент системы связи, который позволяет использовать возможности АТС максимально эффективно и с наибольшей наглядностью.
Выпускается в двух исполнениях: светло-сером и темно-сером.
В этом смысле цифровой системный телефон обеспечивает следующие возможности:
- Моментальный доступ к важным сервисным функциям.
Цифровой СТА имеет 30 программируемых кнопок.

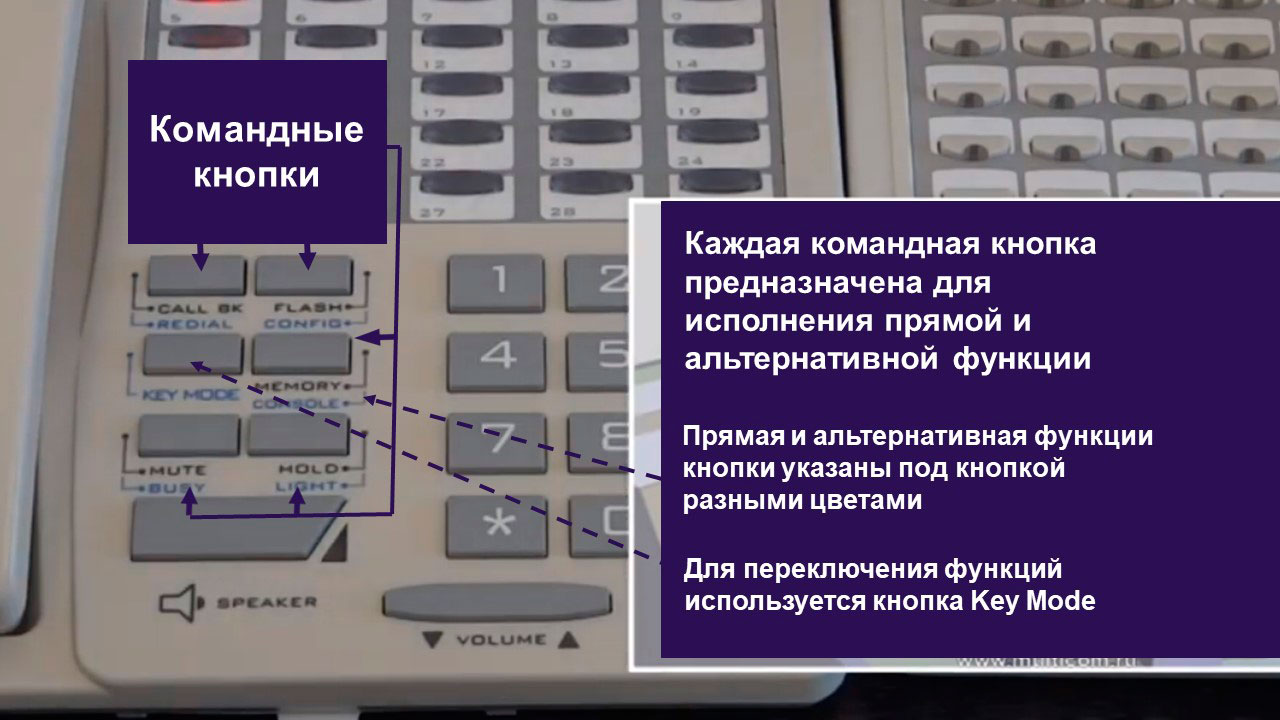

КОМАНДНЫЕ КНОПКИ (жесткие)
Расположены в левой половине нижней части лицевой панели цифрового системного аппарата.
С их помощью пользователь
- Извлекает из абонентской записной книжки номер нужного абонента или, наоборот, вносит новый контакт.
- Управляет функциями “заказ соединения” и “заказ автодозвона”
- Перехватывает “чужой ” внешний вызов, переводит абонентов в режим ожидания и выводит их из этого режима, объединяет два разговора в один.
- Изменяет режим работы спикерфона и громкость.
- Программирует мини АТС с системного телефона
Кнопки способны выполнять альтернативные команды.

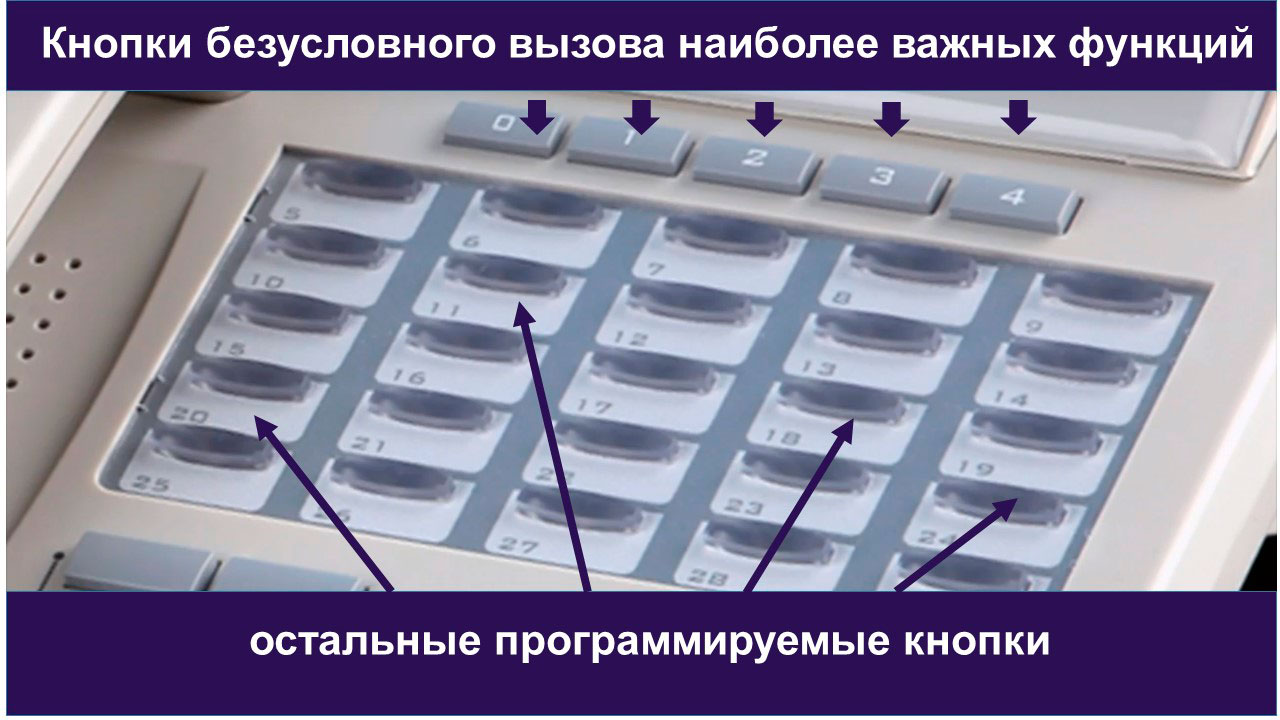

ПРОГРАММИРУЕМЫЕ КНОПКИ 0-4 (мягкие)
Кнопки предназначены для самых важных действий. Что это за действие, решает конкретный пользователь, и в соответствии с этим программируются ДАННЫЕ кнопки.
Например,
- Прямой вызов внутреннего абонента. Например, одна из жестких кнопок СТА руководителя может быть запрограммирована на вызов его заместителя.
- Моментальный сбор конференции или селекторного совещания. Если руководитель проводит разные совещания, то сбор наиболее важного из них можно вынести на жесткую кнопку.
- Прямой вызов важного внешнего абонента.
- Выход на выделенную линию связи.
“Важность” кнопок 0-4 подчеркнута их дизайном и особой эргономикой. Они отчетливо выделяются из общего поля программируемых кнопок.
ПРОГРАММИРУЕМЫЕ КНОПКИ 5-24 (мягкие)
Эти кнопки работают так же, как и кнопки 0-4. Любая из них может быть запрограммирована на выполнение следующей функции:
- Вызов конкретного абонента или группы абонентов. Абонентом может быть как сотрудник, использующий телефонный аппарат, так и тот, кто пользуется переговорным устройством МАКСИФОН.
- Вызов СЛ или направления СЛ
- Вызов канала громкоговорящей связи
- Сбор телефонной конференции.
- Набор номера из записной книжки.

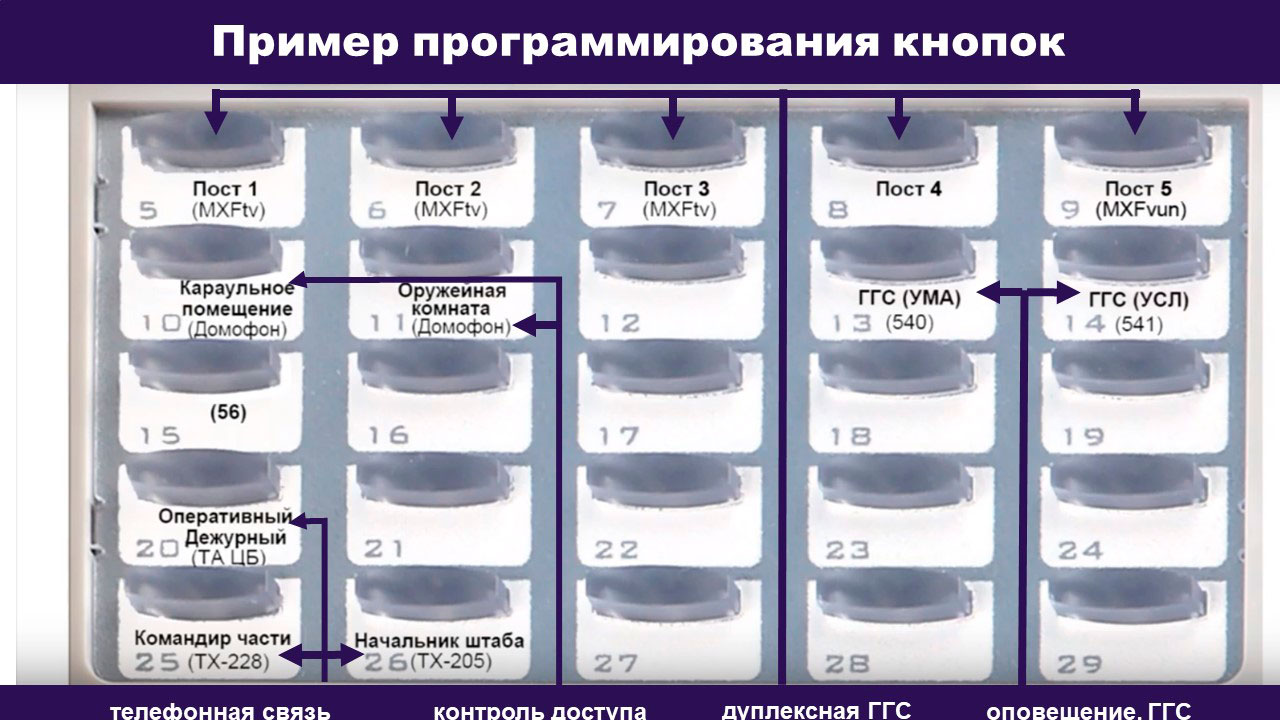

Вот пример программирования кнопок для пульта начальника караула
Информация о выполняемой функции отображается на дисплее цифрового СТА.
- Визуальный контроль текущего состояния системы связи
Системный телефонный аппарат предлагает простой язык общения с пользователем. Рассмотрим его на примере индикаторов, расположенных на 25 мягких кнопках.
“Разговаривая” с Вами посредством этих индикаторов, СТА использует
- Цвет. Состояние АЛ и ГГС отображается красным цветом, СЛ и домофона — зеленым.
- Режим свечения. (не горит — мигает редко — мигает часто — горит постоянно)

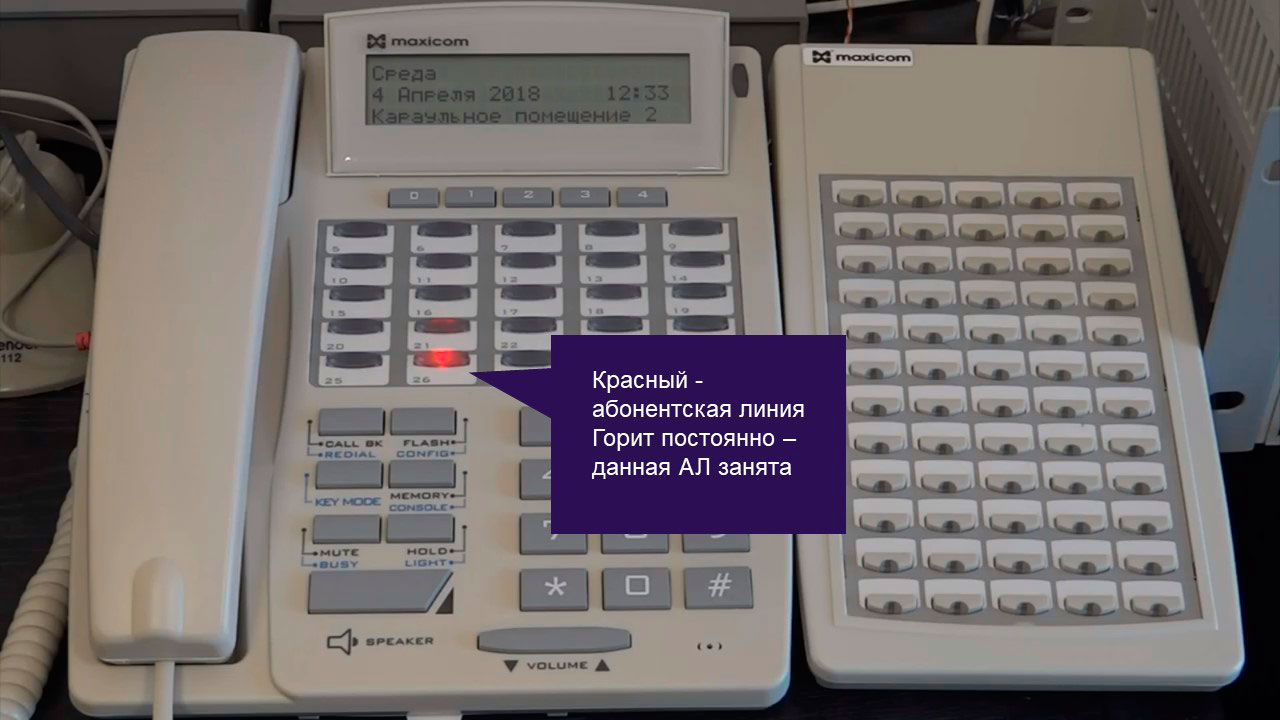

Предположим, конкретная кнопка запрограммирована на абонента N, который пользуется телефонным аппаратом.
Значит, индикатор этой кнопки будет красным.
Индикатор не горит. — абонент N свободен.
Постоянное красное свечение — абонент N занят.
Частое мигание красным — абонент N вызывает данный СТА. Скажем, если это Ваш СТА, этот абонент сейчас звонит Вам.
Редкое мигание красным — соединение с СТА уже установлено (т.е. Вы уже разговариваете) или абоненту передается вызов от СТА (Вы сейчас ему звоните).
Если кнопка запрограммирована на группу АЛ, язык цвета и режима свечения не используется. Это вполне логично — в состав группы входят разные абоненты, и в конкретный момент часть из них может быть свободна, часть — занята.

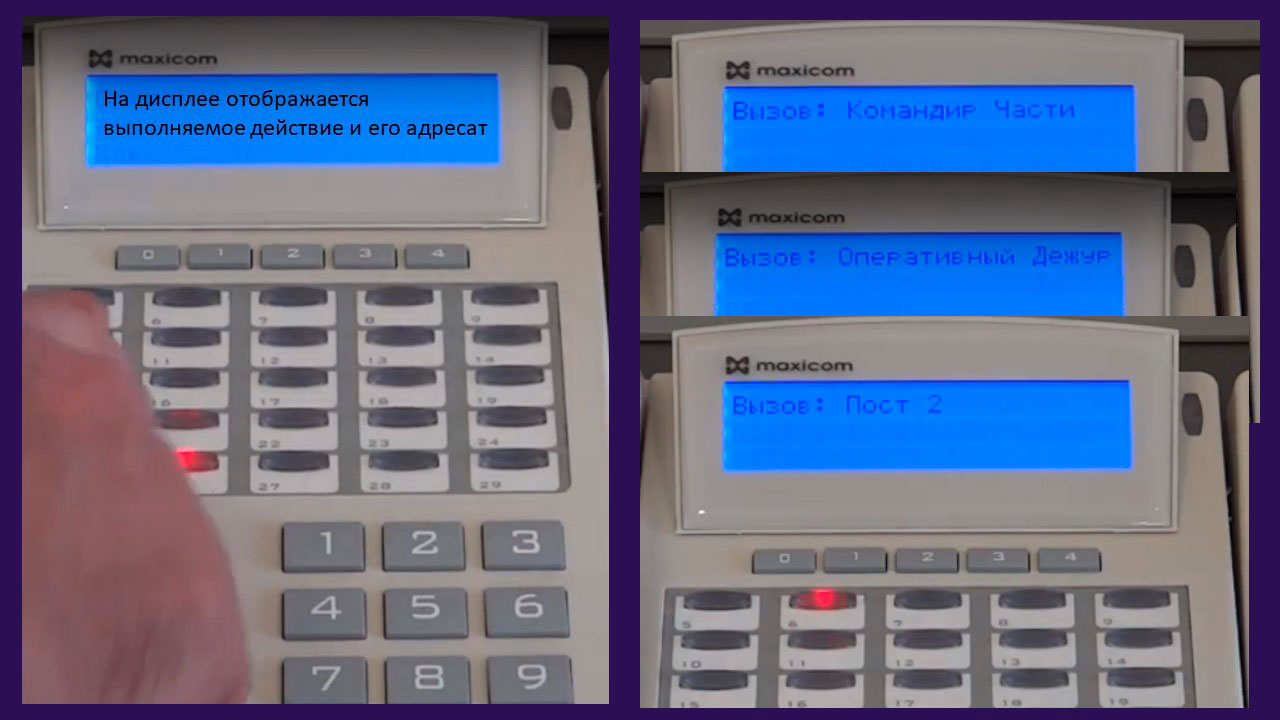

- Визуальный контроль выполняемых абонентом действий.
В качестве примера снова используем пульт начальника караула.
В данном случае, видно, какое действие выполняет абонента и кому он звонит.
- Отображение на дисплее имени звонящего абонента.

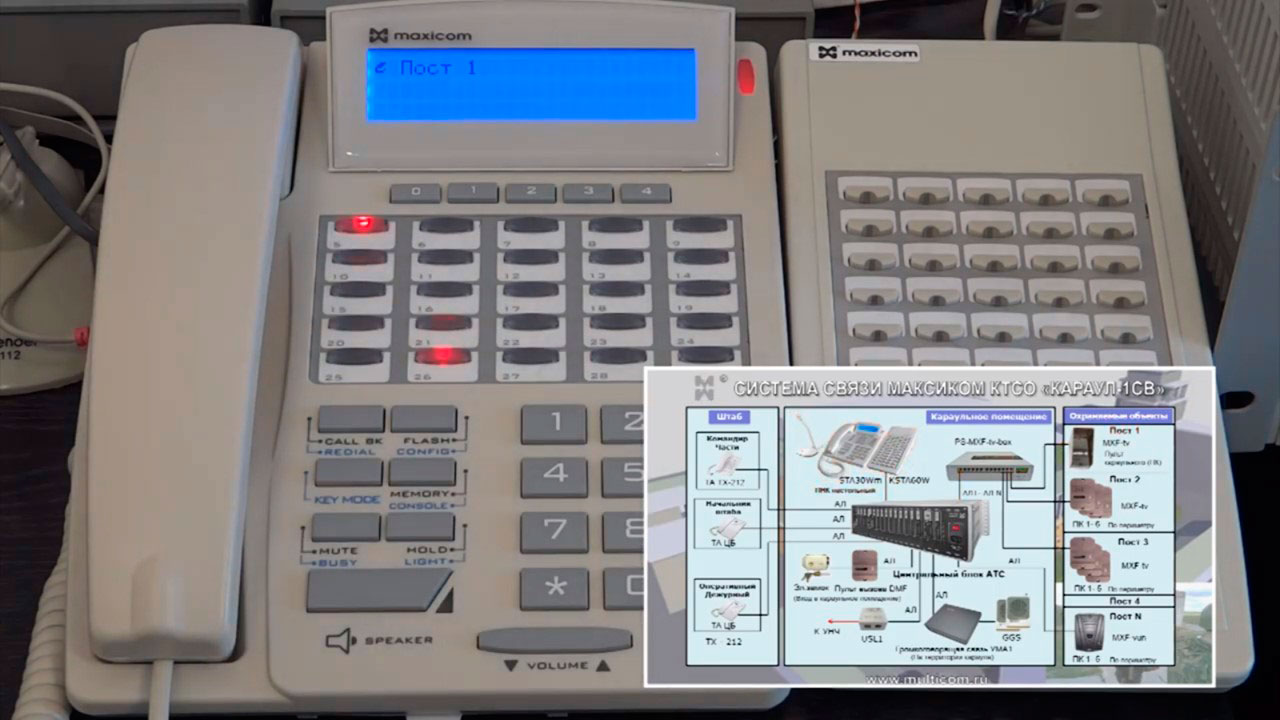

Например, на рисунке ниже видно, что на пульт начальника караула поступил вызов с поста 1. Индикатор соответствующей АЛ (кнопка 5) находится в режиме частого мигания
Подробное описание функционала, особенностей эксплуатации и подключения — в руководстве по эксплуатации.

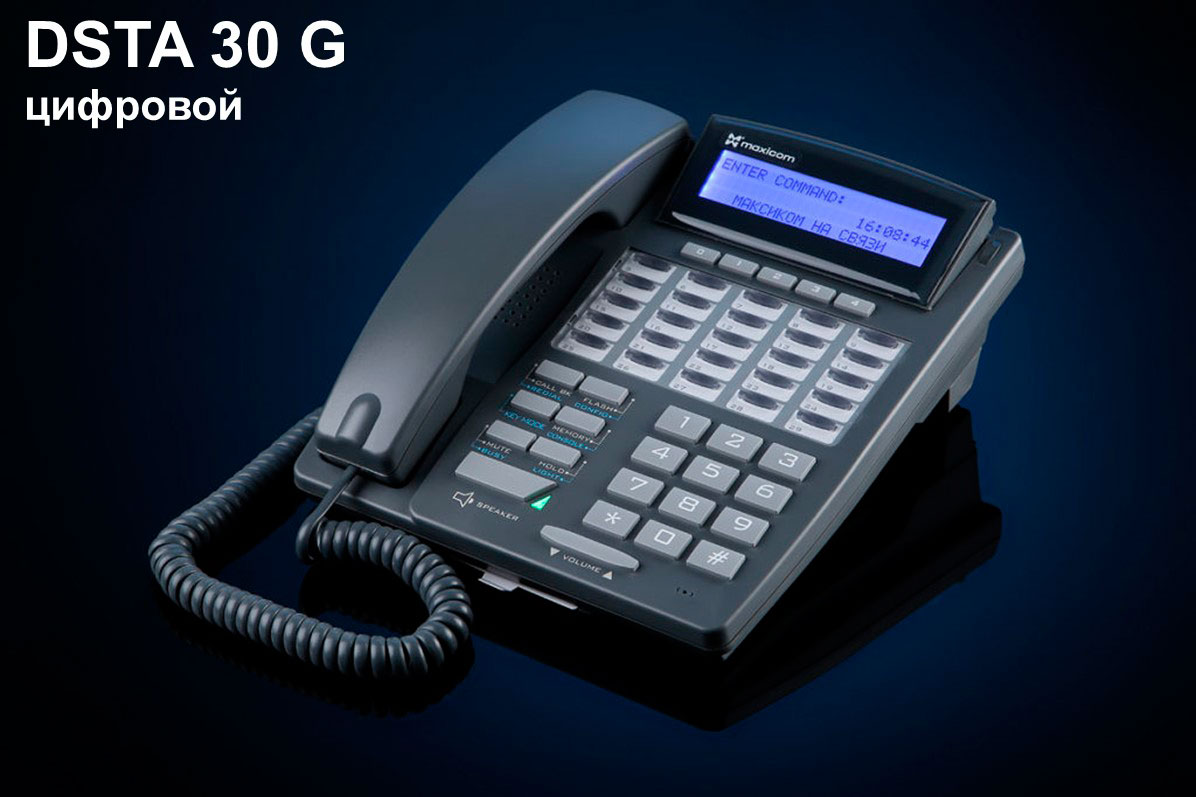

Модификации DSTA30W и DSTA30G
- DSTA30Wm/DSTA30Gm обеспечивает подключение выносного настольного микрофона (альтернатива спикерфона)
- DSTAWh/DSTAGh обеспечивает подключение выносной гарнитуры.

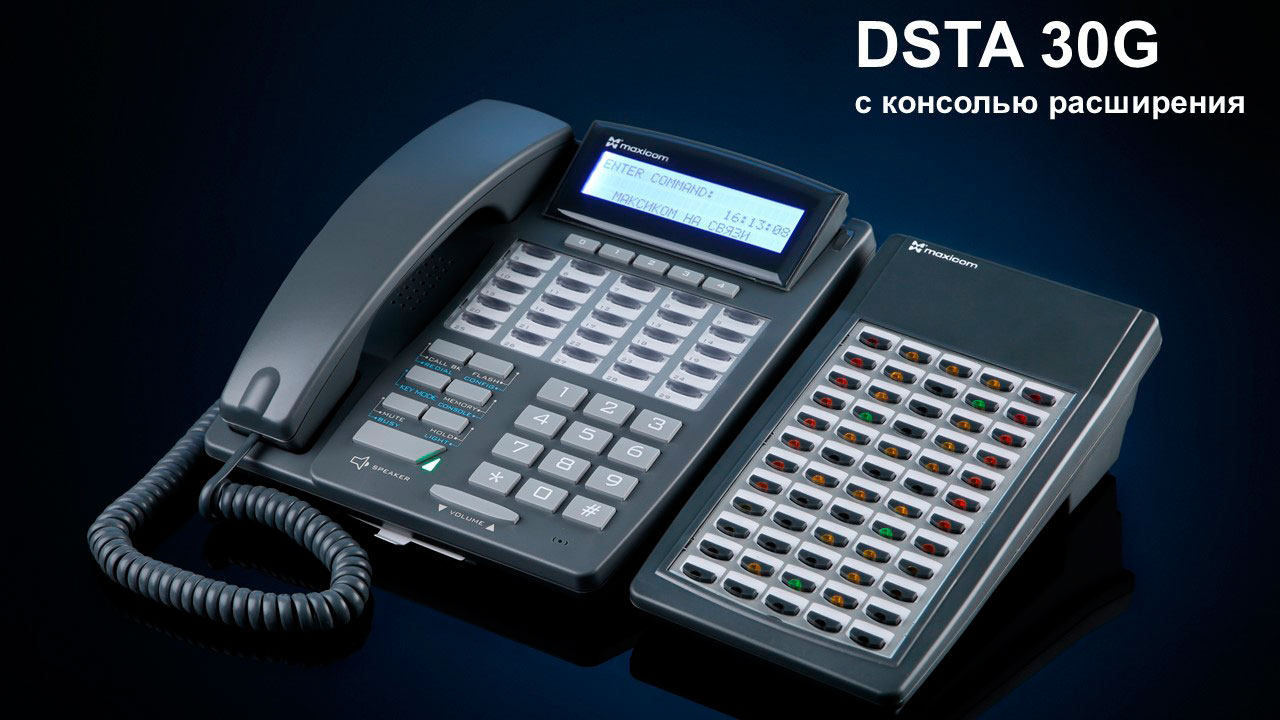

Цифровые консоли расширения
Цифровые консоли расширения используются для увеличения количества программируемых кнопок.
Подключение к АТС — по двухпроводной линии к плате AD62P
Чтобы полностью использовать все возможности DSTA30 и, DKSTA30 рекомендуется использовать АТС МХМ500 версии не ниже 2.2.20. На ранее выпущенных АТС, надо использовать рабочее ПО АТС MAXICOM™ версии 30.8 и выше и соответствующие конфигураторы АТС.
- Дисплей — жидкокристаллический, трехстрочный, крупный.
- Длина строки — 24 символа
- Подсветка дисплея
- Поддержка русского и английского языков
- Спикерфон (встроенная громкоговорящая связь, система hands free)
- 30 командных кнопок, программируемых пользователем, из них 25 с двухцветной индикацией,
- Два многофункциональных светодиодных индикатора,
- Регулировка громкости вызывного сигнала,
- Регулировка уровня звуковых сигналов в трубке и спикерфона,
- Регулировка чувствительности микрофонов трубки и спикерфона,
- Регулировка яркости подсветки дисплея.
- Встроенный информационный вкладыш с краткими подсказками по эффективному использованию сервисных возможностей аппарата и АТС.
- Режим тестирования (проверка индикаторов, звуков, эргономики СТА).
Модификации
- DSTA30m — с выносным микрофоном
- DSTA30h — с выносной гарнитурой
