Описание

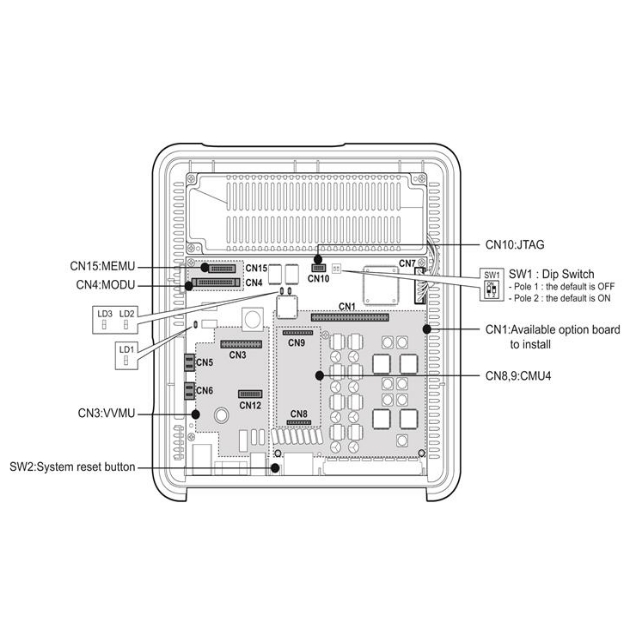

Системный блок KSUA управляет передачей информации между периферийными платами, контролирует все ресурсы системы, регулировку коэффициентов усиления сигналов импульсно-кодовой модуляции (PCM), генерирует системные тональные сигналы, управляет обработкой вызовов. На материнской плате MBUA, входящей в состав системного блока, находятся переключатели для защиты системной базы данных и инициализации системы. Встроенный порт локальной сети LAN обеспечивает доступ к веб-интерфейсу настройки системы iPECS eMG80 и основных каналов VoIP. Кроме того, для обеспечения возможностей резервного копирования и восстановления системной базы данных на материнской плате имеется порт USB.
В системный блок KSUA входят следующие компоненты:
• Источник питания
• 4 интерфейса аналоговой соединительной линии (CO Line)
• Интерфейс цифрового системного телефона (DKT) для абонентского терминала оператора
• 7 интерфейсов гибридных портов (цифровых или аналоговых абонентских терминалов)
• Реле управления внешними устройствами: громкого вызова (LBC), оповещения или открытия двери
• Датчик внешней сигнализации, порт внешнего оповещения, порт внешнего источника музыки при удержании
• Источник встроенной музыки при удержании (13 мелодий)
• Встроенные каналы VoIP, по умолчанию 2 канала, возможно расширение до 8 каналов при установке лицензионного ключа
• Встроенные каналы голосовой почты, по умолчанию 2 канала, возможно расширение до 4 каналов при установке лицензионного ключа
• Генератор тактовой частоты и схема внешней сетевой синхронизации (PLL), обеспечивающая выделение сигнала тактовой частоты из цифрового потока линии ISDN.
• Схема аварийного переключения линий (PFT), порт CO1 подключается к последнему порту SLT (STA8)
• Порт последовательного интерфейса RS-232C
• Интерфейс локальной сети (LAN)
• Порт последовательного интерфейса USB
• Генератор тональных сигналов, регулировка коэффициентов усиления
• Детектирование тональных сигналов (DTMF / CPT / факс) и АОН (FSK / DTMF / RUS CID)
Дополнительные модули, доступные для установки в системный блок KSUA включают в себя:
• CH204 - Плата интерфейсов аналоговых соединительных линий и гибридных портов: 2 порта аналоговых СЛ и 4 гибридных порта
• CH408 - Плата интерфейсов аналоговых соединительных линий и гибридных портов: 4 порта аналоговых СЛ и 8 гибридных портов
• HYB8 - Плата интерфейсов гибридных портов, 8 гибридных портов
• CS416 - Плата интерфейсов аналоговых соединительных линий и SLT-телефонов: 4 порта аналоговых СЛ и 16 портов SLT
• SLB8 - Плата интерфейсов SLT-телефонов, 16 портов SLT-телефонов
• BH104 - Плата интерфейсов ISDN BRI и гибридных портов, 2 порта ISDN BRI (каналы 2B+D) и 4 гибридных порта
• BH208 - Плата интерфейсов ISDN BRI и гибридных портов, 2 порта ISDN BRI (каналы 2B+D) и 8 гибридных портов
• WTIB4 - Плата интерфейса DECT, 4 порта подключения базовых станций
• VVMU (VoIP and Voice Mail expansion Unit) - Модуль расширения каналов VoIP и голосовой почты
• MEMU (Memory expansion Module Unit) - Модуль расширения памяти
• MODU (Modem function Unit) - Модуль модема
• MG-CMU4 (Модуль определения импульсов тарификации - 50Гц/ 12КГц/ 16КГц)
