Назначение
Кнопка КВЛ предназначена для оборудования коек в реанимационных палатах и ПИТ (палатах интенсивной терапии), хосписов, комнат домов престарелых, в которых проживают пожилые люди, не имеющие возможности самостоятельно передвигаться.
Конструктив изделия позволяет вызвать помощь, не приподнимаясь с кровати и не меняя положения тела.
Характеристики.

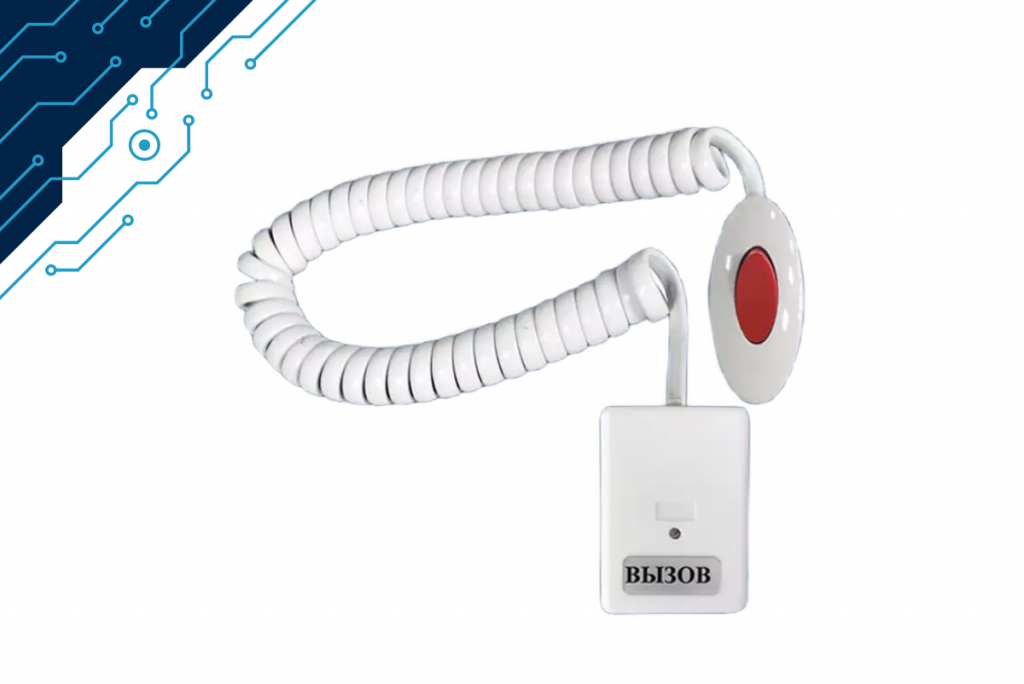

Изделие состоит из трех элементов:
- Переключателя (белый с красной кнопкой), IP20.
- Витого провода длиной до 4.5 м
- Розетки открытого монтажа с индикатором, габариты 40х55х25 мм.
Подключение к системе сигнализации — через палатный коммутатор, который соединен абонентской линией с портом АЛ коммутационного блока. К одному палатному коммутатору можно подключить до 10 кнопок вызова, в том числе — кнопок КВЛ.
Питание — по абонентской линии коммутатора.
Особенности применения.
Переключатель вкладывается в руку пациента. Таким образом, для вызова помощи не нужно менять положение тела. Это очень важный момент, т.к. даже если пациент чувствует себя очень плохо, находится в полусне или полубессознательном состоянии, ощущает резкое ухудшение самочувствия, ему хватит сил для того, чтобы вызвать помощь. В то же время, несмотря на минимальность усилия, оно все же является осознанным. таким образом, случайный вызов является маловероятным событием. Однако, учитывая тяжесть состояния пациента и возможную высокую тревожность, вероятность случайного вызова выше, чем при использовании кнопок КВС, КВВ и КВТ. Тем не менее, статус тяжелобольного требует максимально внимательного отношения со стороны персонала. Поэтому в данном случае всегда лучше немедленно отреагировать на вызов. даже если окажется. что он был случайным.
Работа кнопки КВЛ в составе проводной системы палатной сигнализации.
При нажатии клавиши переключателя происходит замыкание цепи. Электрический сигнал проходит по витому проводу к телефонной розетке (включается индикатор) и далее — на палатный коммутатор.
(!) Индикатор продолжает гореть до тех пор, пока персонал не прибудет в палату. Поэтому даже ночью и при выключенном свете очень легко определить, от какого именно пациента поступил вызов.
По абонентской линии, которая соединяет ПК с портом АЛ телефонной станции, сигнал поступает на порт АЛ. Далее — в соответствии с запрограммированным при настройке АТС алгоритмом наведения — на порт системного аппарата (пульта дежурного поста).
Грамотное применение таблиц наведения позволяет автоматически перевести вызов с кнопки на другие телефонные аппараты, если пульт дежурного поста занят или не отвечает.
Поступление вызова от КВЛ на пульт инициирует следующие события:
- Звонковый сигнал.
- Появление на дисплее системного аппарата внутреннего номера (номера АЛ палатного коммутатора) или имени. Под именем подразумевается комбинация букв. символов и цифр, которая вводится в память УАТС. Присвоение имен внутренним абонентам (точнее, их АЛ) возможно только в том случае. если в качестве АТС используется цифровая АТС МАКСИКОМ MXM500P.
- Включение индикатора под соответствующей клавишей пульта в режим мигания. Для того чтобы поступление вызова сопровождалось миганием индикатора, одну из клавишей необходимо запрограммировать на АЛ палатного коммутатора.
Если кнопки КВЛ включены в состав палатной сигнализации, использующей коридорные лампы, нажатие на переключатель инициирует не только поступление вызова на пульт с описанными выше событиями, но и включение коридорной лампы в режим мигания. Это становится возможным благодаря наличию специальной кнопки присутствия КС, которая управляет режимом работы коридорной лампы. Кнопка КС подключена к палатному коммутатору.
Таким образом, кнопка КВЛ является очень простым в использовании средством вызова помощи. В то же время за счет использования возможностей АТС-телефонии, вызов помощи не только мгновенно передается на пульт, но и сопровождается рядом событий, которые резко увеличивают его «заметность» и обеспечивают оперативную реакцию персонала.
