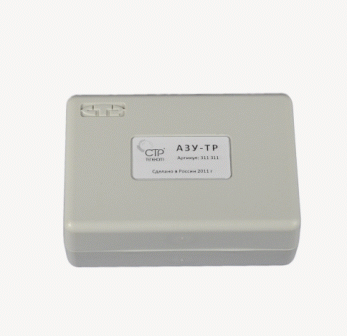

Абонентское защитное устройство АЗУ-ТВ предназначено для защиты абонентских устройств, в частности, телефонных аппаратов, по напряжению и току.
АЗУ-ТВ является внекроссовым защитным устройством. Устанавливается на вводе в помещение, крайне рекомендуется установка в местах, защищенных от повышенной влажности и осадков.
Возможно крепление изделия на поверхность, din-рейку и плоский кронштейн.
Особенности АЗУ-ТВ
Элементная база
- Оксидно-цинковый варистор
- Резистор с положительным температурным коэффициентом сопротивления (позистор)
Варистор — резистор с нелинейной вольт-амперной характеристикой, т.е. Его сопротивление может очень сильно меняться в зависимости от величины напряжения, воздействующего на варистор.
Позистор — терморезистор, имеющий положительный коэффициент сопротивления (TKC)/ С возрастанием температуры корпуса его сопротивление увеличивается.
Активное сопротивление, которое позистор, используемый в АЗУ-Т, вносит в каждый провод, не превышает 30 Ом.
Характеристики устройства
- Максимальный импульсный ток (8/20 мкс) — 4,5 кА
- Время срабатывания защиты по напряжению — 25-50 нс
- Ток срабатывания защиты — 120 мА.
