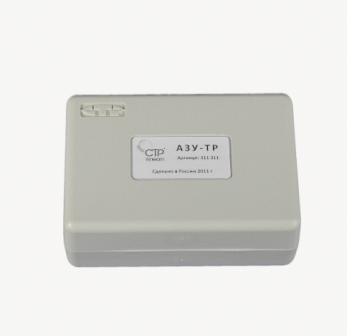

Абонентское защитное устройство АЗУ-Т для защиты аналоговых телефонных аппаратов и линий от скачков напряжения и высоких токов, которые могут проникать в телефонную сеть в случае сильных грозовых разрядов и повреждений электросети.
Данное устройство относится к категории внекроссовых защитных устройств, которые устанавливаются на вводе в помещение, в котором размещена аппаратура, которую предполагается защищать.
Устройство можно закрепить
- На поверхности (в этом случае допускается крепление с помощью липкой ленты)
- На din-рейку с помощью защелки
- На плоский кронштейн
Во всех случаях рекомендуется установка изделия в местах, защищенных от воздействия осадков и повышенной влажности.
Вкладыш устройства может устанавливаться прямо в оборудование клиента (телефонный аппарат, факс. модем).
Особенности АЗУ-Т
Элементная база
- Оксидно-цинковый варистор
- Резистор с положительным температурным коэффициентом сопротивления (позистор)
Варистор — резистор с нелинейной вольт-амперной характеристикой, т.е. Его сопротивление может очень сильно меняться в зависимости от величины напряжения, воздействующего на варистор.
Позистор — терморезистор, имеющий положительный коэффициент сопротивления (TKC)/ С возрастанием температуры корпуса его сопротивление увеличивается.
Активное сопротивление, которое позистор, используемый в АЗУ-Т, вносит в каждый провод, не превышает 30 Ом.
Характеристики устройства
- Максимальный импульсный ток (8/20 мкс) — 4,5 кА
- Время срабатывания защиты по напряжению — 25-50 нс
- Ток срабатывания защиты — 120 мА.
