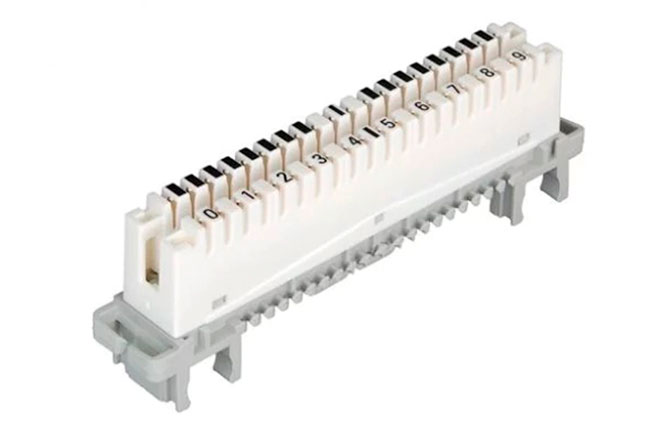

Плинт является главной коммутационной единицей телефонного кросса и используется для коммутации абонентских или соединительных линий.
Плинт — независимо от типа — представляет собой составную часть оконечного кабельного устройства.
Плинты устанавливаются в телефонных боксах, коробках и шкафах (например, в таком) . Крепеж плинтов типа Profile производится на монтажные хомуты или штанги.

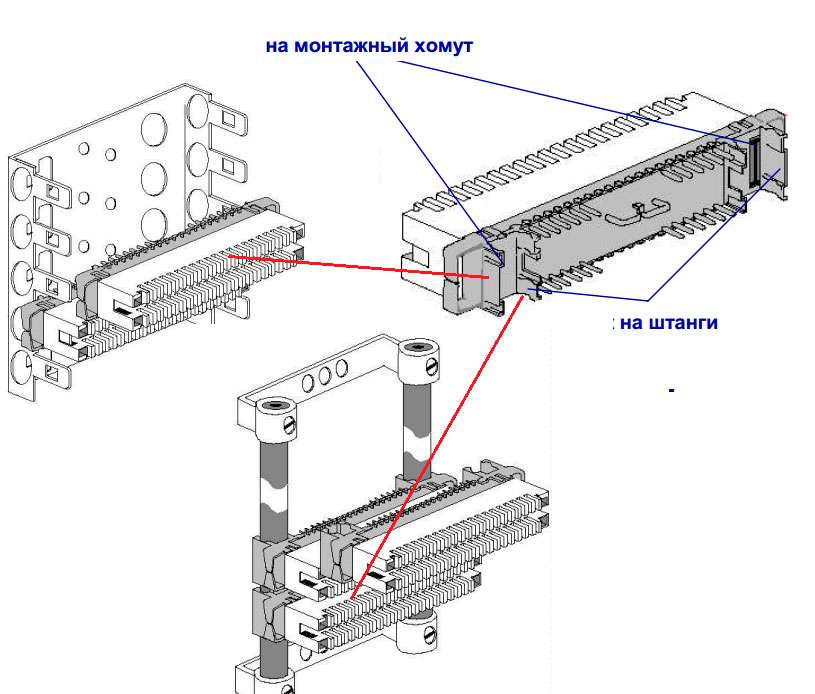

Варианты установки плинта
Размыкаемый плинт (плинт с нормально замкнутыми (размыкаемыми) контактами) служит для подключения и защиты низкочастотных телефонных кабелей.
Соединение кабелей производится с внешней стороны плинта с помощью инструмента. Распределение телефонных пар по номерам абонентов производится с внутренней стороны плинта.
Разделка плинта осуществляется с помощью специального сенсорного инструмента.

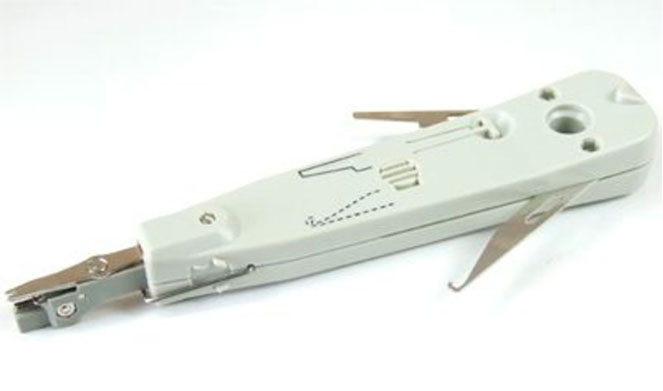

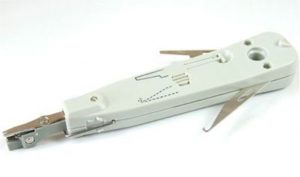

Сенсорный монтажный инструмент
Как обеспечивается контакт?
Технология, реализованная в плинтах Krone, обеспечивает идеальное соединение.

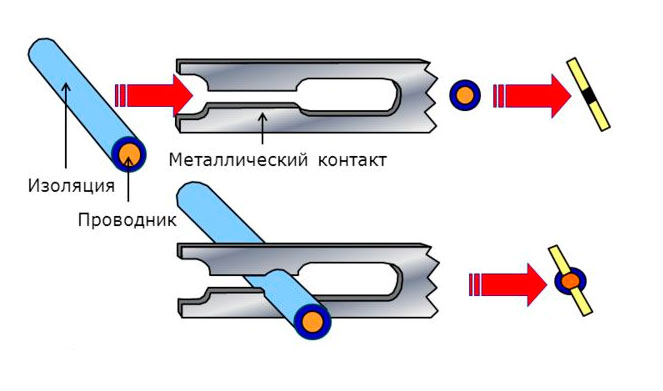

Контакты в плинте расположены под углом 45 градусов по отношению к оси медной жилы, которая вводится в контактный зазор. Кромки контактов пружинят, отгибаются с одновременным поворотом, прорезают изоляцию проводника и врезаются в материал жилы с двух сторон. В результате образуются две стационарные газонепроницаемые контактные поверхности.
Кроме того, жила при подключении зажимается между пластмассовыми выступами, фиксируется, в результате чего обеспечивается дополнительная защита от контактных поверхностей от вибрации и тяговых усилий.
Идеальный контакт!
После запрессовки проводника ножницы, являющиеся частью монтажного инструмента, отрезают излишнюю длину проводника.
Если потребовалось переключение проводника, он извлекается из контакта плинта с помощью специального крючка, который также является частью монтажного инструмента.
Зачем нужен размыкающий штекер?
Особенность размыкаемого плинта заключается в том, что коммутируемая цепь может быть временно разорвана — для этого устанавливается размыкающий штекер.
Это может быть размыкатель на одну пару или на 10 пар:
Размыкатель на 1 пару

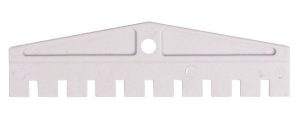

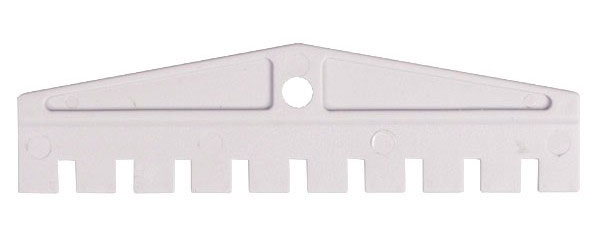

Размыкатель на 10 пар
Разрыв коммутируемой цепи может понадобиться в следующих случаях:
- Отключение абонента
- Установка 5-точечной защиты
- Испытания в обоих направлениях.
Испытания, среди прочего, могут понадобиться в том случае, когда необходимо определить, какая из сторон: провайдер ТФОП или компания — ответственны за неработающую телефонную линию. Если прозвон линии, идущей до плинта со стороны провайдера, показывает отсутствие неполадок, то дальнейшую проверку нужно проводить на уровне мини-АТС, а если и в этом случае не обнаружатся неполадки, то необходимо проверить линию, идущую от мини-АТС к конкретному абоненту.
Для тестирования линий используются тестовые и соединительные шнуры.

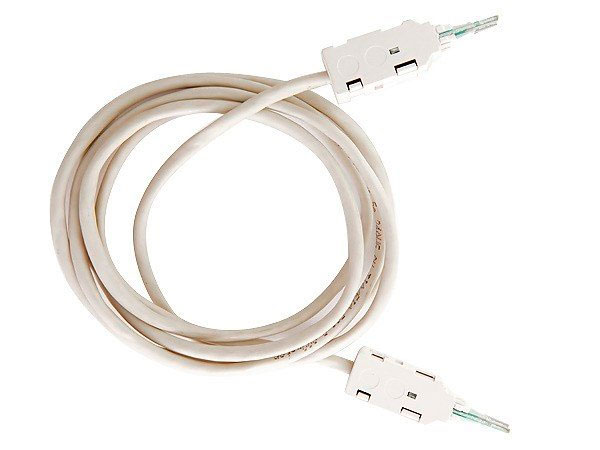

Соединительный шнур
Подключение мини-АТС “Максиком” к ТФОП
Серия MP11/MP35.

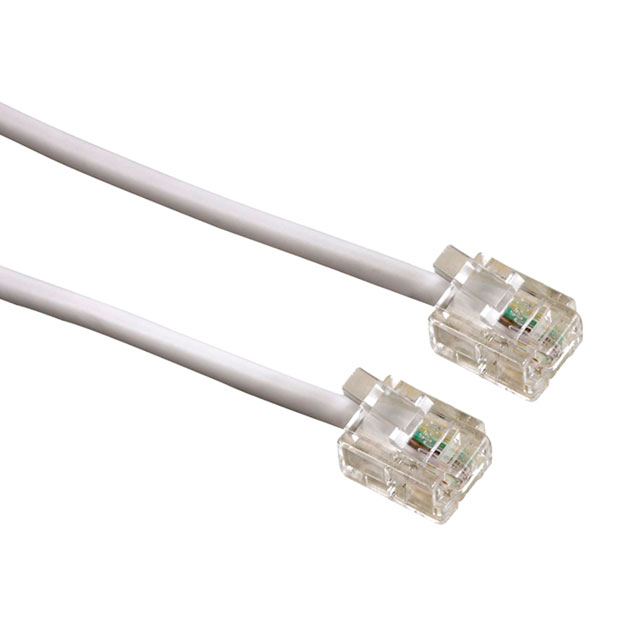

Для подключения к ТФОП Мини-АТС “Максиком” серий MP11/35 требуется Корд RJ-11, Кабель «МР11/35 — кросс », L-0,6 м (1 пара)
Корд для подключения
Подключение мини-АТС серий MP11/35 возможно в двух вариантах:
- Напрямую. Количество кордов соответствует количеству подключаемых телефонных линий.
- Через плинт. (рекомендуется!) Со стороны оператора ТФОП — кабели, со стороны АТС — корды по количеству подключаемых линий.
Подключение мини-АТС “Максиком” других серий однозначно рекомендуется подключение через плинт. Со стороны АТС подключение осуществляется кордами.
Для подключения к ТФОП мини-АТС серий MP48/MP80 используется корд RJ-45. Корд RJ-45 состоит из кабеля витая пара и одной вилки RJ-45.

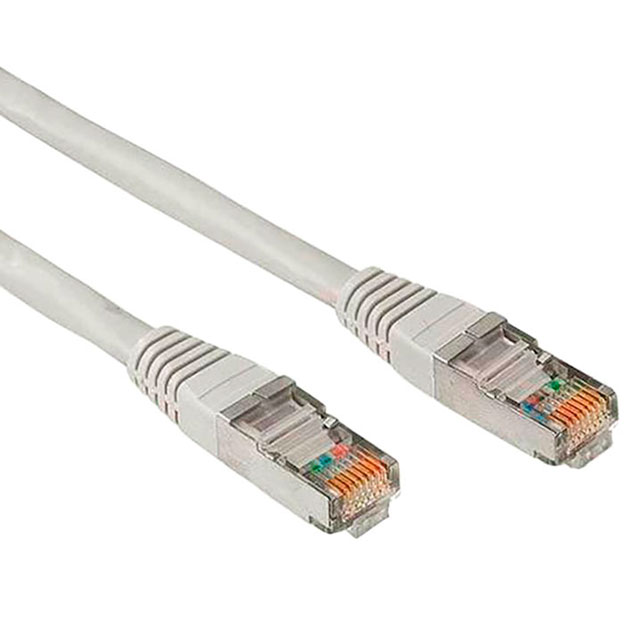

Корд для подключения MP48/80 к ТФОП
Для подключения к одной плате расширения понадобится два корда RJ-45, по 4 пары.
Количество кордов определяется количеством плат расширения х 2, которыми комплектуется мини-АТС в конкретной конфигурации.
Цифровая IP АТС MXM500P
Для подключения к ТФОП цифровой АТС MXM500 используется кабель кроссовый MXM, на 10 пар.

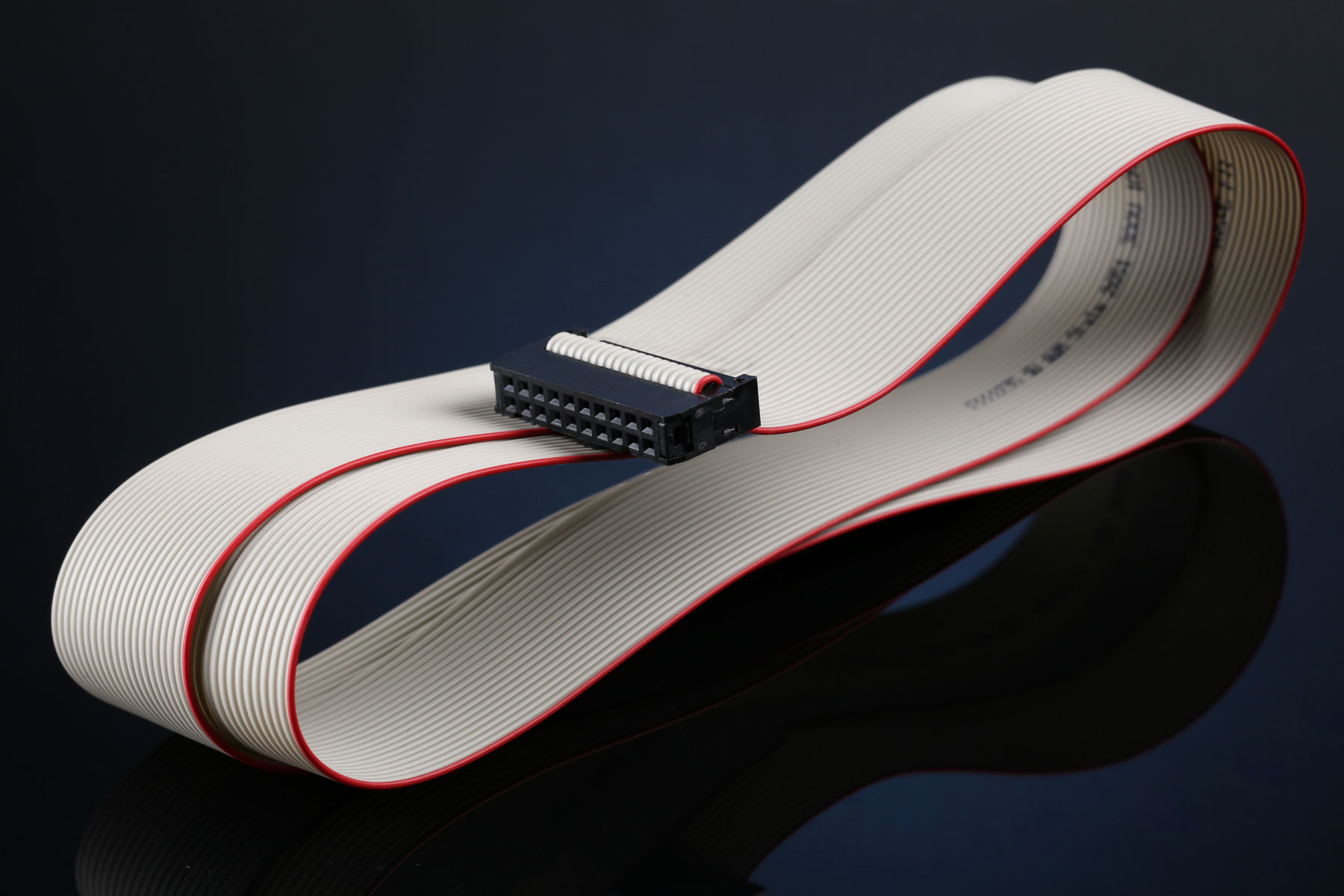

Кроссовый кабель для подключения MXM500-P к ТФОП
К одной плате расширения подключается 1 кабель кроссовый. Таким образом, общее количество кабелей для конкретного решения определяется количеством плат расширения, которыми комплектуется телефонная станция.
