Назначение.

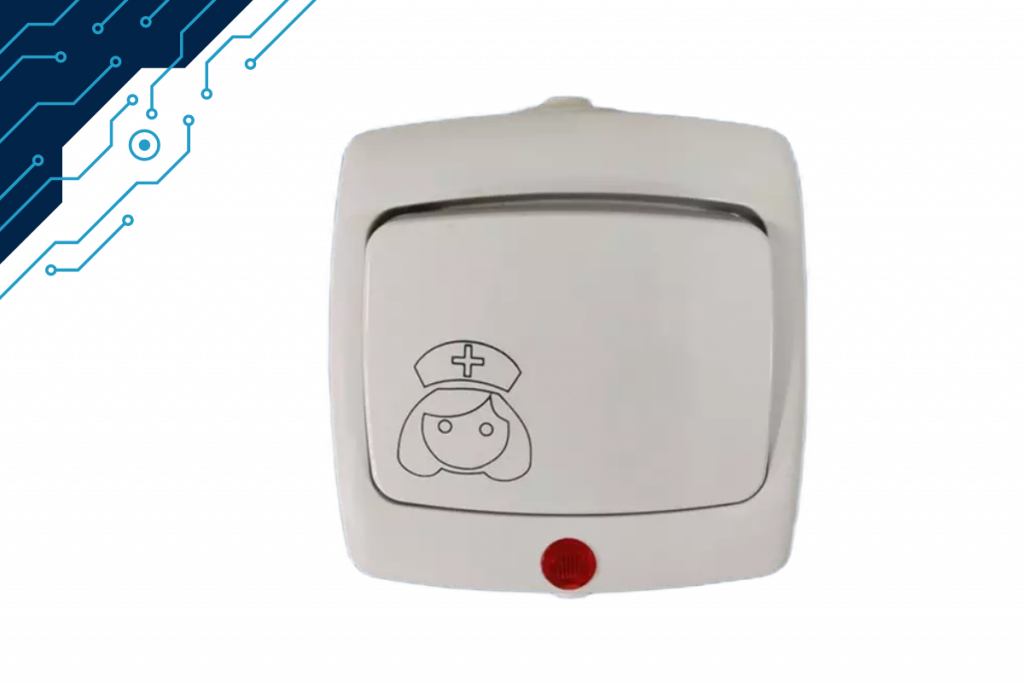

Кнопка присутствия КС предназначена для управления коридорной лампой в проводных системах вызова персонала.
В составе системы палатной сигнализации имеет самое широкое применение:
- Многопрофильные больницы и медицинские центры.
- Инфекционные больницы и стационары на временной и постоянной основе.
- Дневные стационары и приемные отделения больниц.
- Пансионаты, санатории.
- Дома престарелых.
- Хосписы.
Характеристики.
- Конструктивное исполнение — выключатель для наружного монтажа, внутри которого располагается печатная плата собственной разработки.
- Габариты — 70х66х50 мм
- Материал корпуса — термопластик, соответствующий требованиям пожарной безопасности.
- Питание — от источника 12в. Питание коридорной лампы осуществляется через кнопку присутствия.
- Подключение к системе вызова — через палатный коммутатор (разъем XS1 на палатном коммутаторе).
Применение в проводной системе вызова помощи; в частности, в системе палатной сигнализации.
Коридорная лампа — средство визуального информирования о наличии/ отсутствии нештатной ситуации в палате. А при наличии таковой — о статусе оказания помощи.
Лампа не горит — из данной палаты не поступали новые вызовы медицинского персонала.
Лампа включилась в режим мигания — из палаты поступил вызов, но медицинский персонал еще не прибыл.
Лампа горит в режиме постоянного свечения — в палате присутствует медицинский персонал. Помощь оказывается.
Управление описанными выше режимами работы коридорной лампы осуществляется через кнопку присутствия КС.
Печатная плата кнопки присутствия содержит разъемы для подключения
— палатного коммутатора
— коридорной лампы
— электропитания 12В
Питание коридорной лампы осуществляется через кнопку присутствия.
К БП12 (блоку питания 12 В) можно подключить до 20 кнопок присутствия и. соответственно, до 20 коридорных ламп.
Линия электропитания одна. подключение КС — параллельное.
Отправка вызова и включение коридорной лампы.
При отправке вызова с кнопки (любого типа: КВС, КВВ, КТ, КВЛ) электрический сигнал поступает на палатный коммутатор. Далее — по абонентской линии палатного коммутатора — вызов поступает на абонентский порт АЛ и передается на пульт в соответствии со схемой наведения.
Одновременно сигнал поступает от палатного коммутатора на кнопку присутствия и через нее — на коридорную лампу, включая ее в режим мигания.
По прибытии в палату дежурная медсестра нажимает на клавишу кнопки, после чего коридорная лампа переходит в режим непрерывного свечения.
Покидая палату. медсестра вновь нажимает на клавишу, переводя систему световой сигнализации в исходное состояние (лампа выключена).
