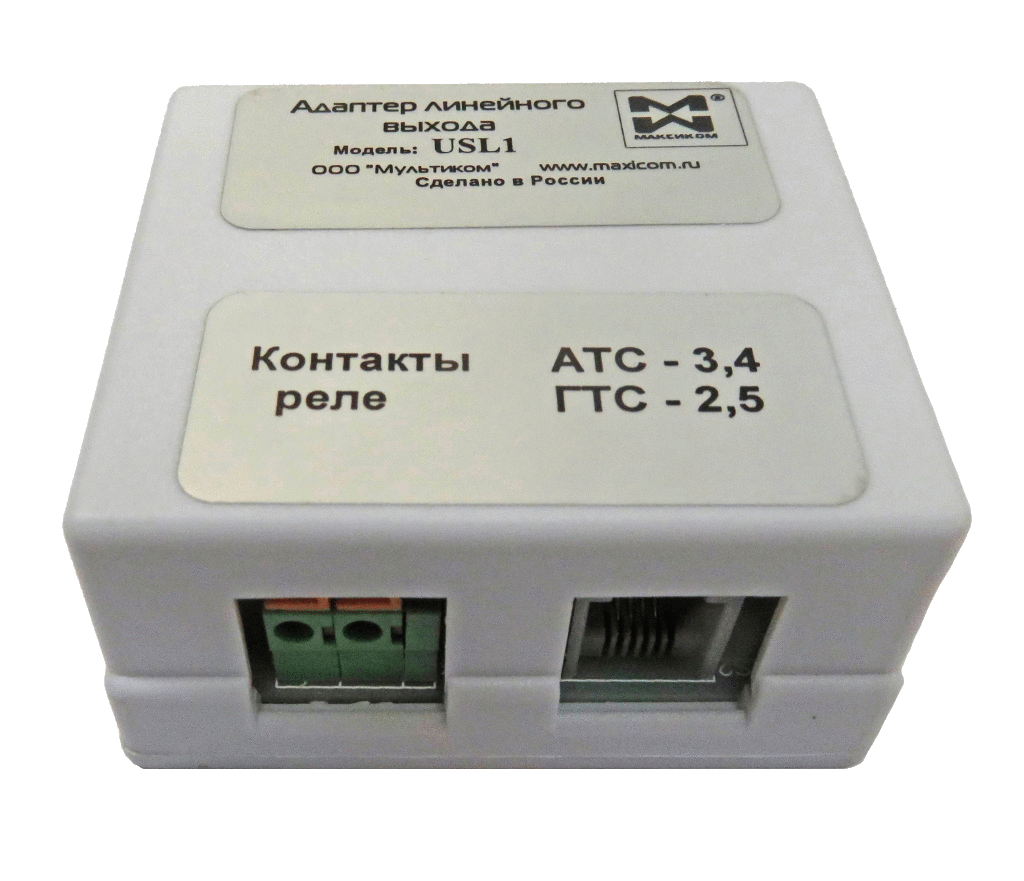

Адаптер линейного выхода USL1
ГГС и громкое оповещение на значительных территориях.
Адаптер линейного выхода для АЛ USL1 предназначен для подключения внешнего усилителя к АТС Максиком. Такая потребность может возникнуть в случаях, когда требуется озвучить значительные территории, и для этого используются как усилители, так и громкоговорители повышенной мощности. С помощью адаптера можно подключить любой усилитель, включение и выключение которого управляется сигналом на линейном входе.
С какими сериями АТС “Максиком” можно использовать адаптер USL1?
- Гибридные мини АТС малой емкости серий MP11 и MP35
- Гибридные офисные АТС серий MP48 и MP80
- Цифровые IP АТС серии MXM500
- АТС предыдущих поколений: MXM120, MXM300-1
Что такое встроенная система ГГС?
Каналы громкоговорящей связи создаются путем подключения усилителей к портам АЛ.
Количество каналов определяется конструктивом станции. Например, к MP11 можно подключить до 2-х каналов ГГС, к одному блоку MXM500 — до 10.
Программирование каналов ГГС является частью программирования станции
Например, при программировании MXM500 производятся следующие действия:
- Для выбранных АЛ включается установка “режим ГГС”
- Создаются каналы ГГС
- Конкретные АЛ “привязываются” к тем ГГС, которым им разрешено пользоваться.
- Назначаются коды выхода на каналы ГГС
- Каждой группе ГГС присваивается имя
Таким образом. ГГС становится элементом внутренней связи предприятия. АЛ, к которой подключен адаптер линейного выхода USL1 или выносной усилитель ГГС, фактически является внутренним абонентом АТС.
Примеры решений с использованием встроенной ГГС и адаптера USL1
Адаптер USL1 потребуется в тех случаях, когда громкоговорящая связь и громкое оповещение организуются на открытой территории и(или) в крупных помещениях, имеющий высокий уровень шума.
Примеры действующих систем громкоговорящей связи и громкого оповещения, построенных на базе АТС “Максиком” и использующих адаптер USL1
- ГГС и громкое оповещение в пожарных частях. Системы связи, включающие ГГС, установлены в Пожарно-спасательном отряде противопожарной службы Санкт-Петербурга. Системы действуют в семи пожарных частях на базе гибридной АТС MP48 и цифровой IP АТС MXM500.
- ГГС и громкое оповещение в аэропорту. Система на базе АТС “Максиком”, включающая адаптер USL-1, установлена в аэропорту г. Салехарда.
- ГГС и громкое оповещение в караульном помещении и на территории части. Подробнее об этом решении — здесь.
- ГГС и громкое оповещение в летних детских спортивно-оздоровительных учреждениях. Подобная система на базе АТС “Максиком” установлена в ГБОУ ДОД «ДООЦ «Маяк»
Во всех ли случаях организации ГГС на базе мини АТС “Максиком” понадобится этот адаптер?
Если к телефонным станциям подключаются усилители UMS1 и UMA1, адаптер линейного выхода не требуется.
В комплект поставки USL1, помимо самого устройства также входят:
- Соединительный кабель
- Инструкция по эксплуатации USL1
Напряжение на выходе USL1 — не более 1V.
Контакты клеммной колодки являются контактами низковольтной слаботочной цепи для подключения усилителя мощности. Эти контакты замыкаются автоматически во время сеанса громкой связи и электрически не связаны со схемами USL1 и АТС.
- Исходное состояние контактов — нормально разомкнуты
- Коммутируемый ток — не более 50vA
- Коммутируемое напряжение — не более 36V.
