Описание

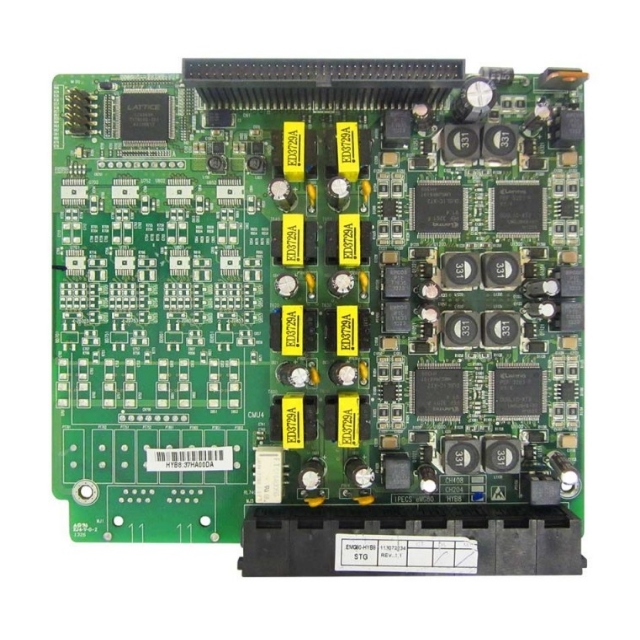

Ericsson-Lg HYB8 - плата 8 гибридных портов.
Плата интерфейса гибридных портов Ericsson-Lg HYB8 имеет 8 гибридных портов (порты цифровых системных телефонов или SLT-телефонов). Плата может быть установлена в разъем CN1 системного блока Ericsson-Lg KSU или Ericsson-Lg EKSU для расширения количества абонентских портов в системе. Интерфейсная плата Ericsson-Lg HYB8 не имеет дополнительных модулей расширения.

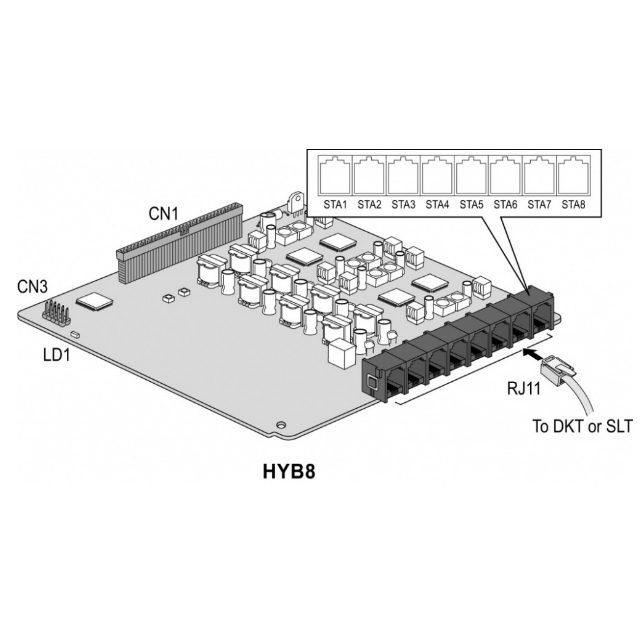

Коннекторы и модульные разъемы.
|
Разъем
|
Функции
|
Примечание
|
|
CN1
|
Переходный разъем для второй интерфейсной платы
|
70 контактов
|
|
CN2
|
Для подключения к разъему CN1 материнской платы MBU
|
70 контактов
|
|
CN3
|
Разъем CPLD JTAG для технологических нужд
|
10 контактов
|
|
MJ2
|
8 интерфейсов гибридных портов (цифровые системные или аналоговые SLT телефоны)
|
RJ11
|
Светодиодные индикаторы.
|
Индикатор
|
Цвет
|
Описание
|
|
LD1
|
Синий
|
Состояние абонентского порта
Светится - Абонентский порт используется
Выключен - Абонентский порт в состоянии ожидания
|
Технические характеристики платы Ericsson-Lg HYB8
Характеристики окружающей среды.
|
Условия эксплуатации
|
Температура
|
0 (o C) - 40 (o C)
|
|
Влажность
|
0~80% без образования конденсата
|
Максимальная длина абонентских линий.
|
Абонент
|
AWG 22 (0.65 mm)
м
|
AWG 24 (0.5 mm)
м
|
|
Аналоговый однолинейный телефон
|
5000
|
3300
|
|
Цифровой терминал
|
500
|
330
|
